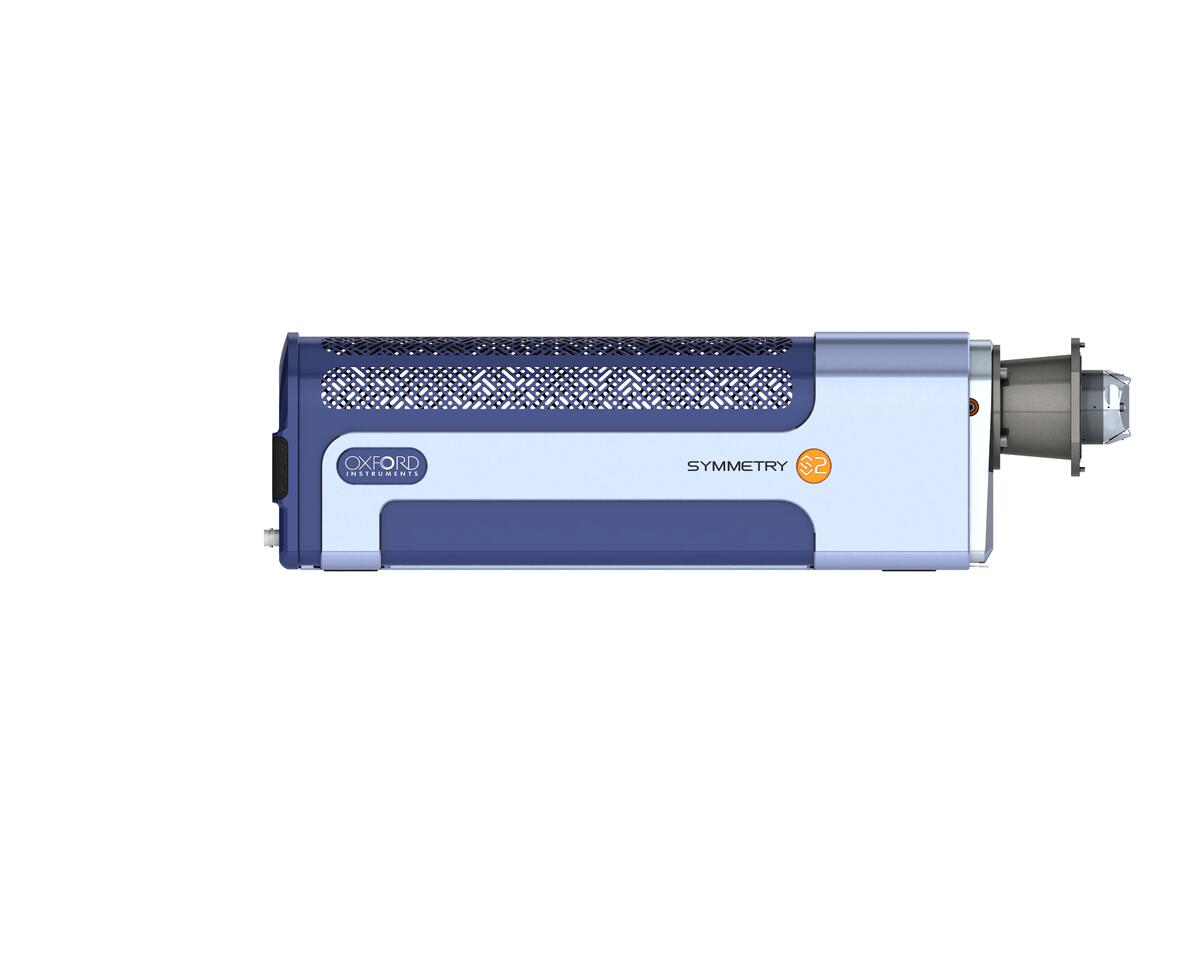

Symmetry S2®

Symmetry S2是市场上真正的全能型EBSD探测器,它采用先进的CMOS技术是一款革命性的EBSD探测器。为所有EBSD应用提供优越的品质、灵活易用以及一系列创新设计的功能。亮点包括:

  • 确保标定速度超过4500pps

  • 1244 x 1024的像素分辨率——理想的高角度分辨EBSD

  • 独特的光纤板光学设计,图像畸变控制在亚像素范围内

  • 优异的灵敏度,所有分析都将因此受益

  • 软件控制的探测器倾转


询价 增加到询价列表

Symmetry S2

Symmetry S2采用专门定制的CMOS传感器和光纤板光学系统,集高速、高灵敏度和高衍射花样质量于一体的强大组合。Symmetry S2与AZtec软件相结合,为所有材料和所有测量提供优越的性能。Symmetry S2的最高分析速度超过4500 pps,可在几秒钟内实现织构和晶粒度表征,而这是在不需要高束流或牺牲花样分辨率的条件下实现的。这意味着,即使对难做样品,如多相轻合金或变形钢,也可以实现高速及高质量的分析。

此外,Symmetry S2可以采集无畸变、百万像素分辨率的EBSD花样,用于精细的应变和相分析。软件控制探头倾转(自动动态校准)和接近报警等创新功能,使Symmetry S2成为一款适合所有应用的探测器。

当无需在速度和精度间做选择时,全能型Symmetry S2可以轻松满足所有应用需要。

Symmetry S2探测器性能出色,使用方便,是所有EBSD应用的理想探测器:

  • 保证标定速度 > 4500点/秒(pps)
  • 光纤板光学系统带来优异的灵敏度
  • 高灵敏度 > 800 pps/nA
  • 最快速度时花样分辨率为156 x 88 像素
  • 百万像素全分辨率(1244 x 1024)花样——理想的高角度分辨率(HR)-EBSD应变分析
  • 亚像素畸变,保证角度精度优于0.05°
  • 软件控制倾转接口,且自动校准——为所有大小的样品和几何设置提供理想的定位和标定
  • 接近报警——提前探测可能发生的碰撞,并自动移动探测器至安全位置
  • 五个集成的前散射探测器(FSD,选配), 提供全彩色通道衬度图像和原子序数衬度图像
  • 波纹管SEM接口,保持显微镜真空的完整性
  • 简单直观的探测器设置,确保每次都能获得优异的结果

Symmetry S2探测器的性能由强大的AZtecHKL采集平台实现,并由快速和现代化的EBSD数据处理软件AZtecCrystal提供支持。下表将帮助您选择合适的软件包。

特征 描述 AZtecHKL AZtecHKL AZtecHKL
Standard Advanced Automated
AZtec EBSD Mapping  点分析、线扫描、面分布图
ReAnalysis 重新分析已保存花样的数据集
AZtec Synergy  完整集成牛津仪器的EDS和EBSD系统,同时采集EDS和EBSD的面分布图和线扫描
AZtec PhaseID  综合EDS 和EBSD 数据,鉴定未知相
AZtec Data Analysis  数据去噪,晶粒探测和大小分析,面分布图编辑器
AZtecCrystalStandard 现代化、单独运行的EBSD数据处理软件,包括面分布图、极图/反极图和晶粒分析等
AZtec TruPhase  利用EDS实时区分结构相似相 O
AZtec Autolock  主动和被动相结合进行样品漂移矫正 O
Colour FSD  彩色取向衬度和原子序数衬度图 O
PseudoSymmetry 解决材料中取向不同但花样相似的取向测量问题 O
AZtecHKL Steel  重新分析相功能实现相分离,还包括专门的钢铁相数据库 O
AZtecCrystal Advanced 完善的、单独运行的EBSD数据处理软件,包括ODF图、材料性能和高级相分类功能等 O
AZtec Large Area Mapping  多视场采集和拼接以表征大样品区域 O O
AZtec Image Registration  使用宏观图片为样品导航 O O
AZtec MapQueue  设置多图像采集队列 O O
CIF Import 导入晶体信息文件(*.cif)定义的相 O O
Magnetic Field Correction  矫正由于浸没透镜导致的EBSD花样畸变 O O O
AZtec 3D 自动采集3D数据集 O O

O: 选配

使用Symmetry的应用报告

利用Symmetry EBSD 分析含铅卤化钙钛矿

甲基铵卤化铅(MALHs)是用于太阳能电池、发光二极管、激光器和光电探测器的有机晶体化合物。近期对EBSD探测器的改进使其能够表征粒度和织构。

Download
马氏体钢的高分辨率EBSD面分布图

传统上,用EBSD测量马氏体结构是一个挑战。在这里,Symmetry提供的灵敏度和花样细节使马氏体不锈钢获得了优异的结果。

Download
高灵敏度EBSD探测器

基于CMOS的EBSD探测器能够更快、更灵敏地分析样品。灵敏度与全系统效率或探测量子效率(DQE)有关。

Download
为什么高灵敏度对于解锁基于CMOS的EBSD探测器的能力至关重要

基于CMOS的EBSD探测器能够更快、更灵敏地分析样品。

Download

应用

Symmetry S2集极速、灵敏度和多功能于一体,是一款能够覆盖所有应用领域的全能型EBSD探测器。这包括:

材料性能的快速质量控制

  • Symmetry S2的最大分析速度 >4500 pps,可在若干秒钟内测量样品关键性能

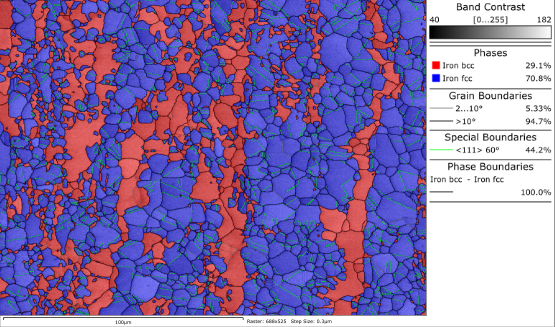

  • 依据ASTM E2627标准分析双相不锈钢的晶粒度,晶粒数量 >2000个,时间<80秒。
  • 同样,织构和相分数的快速表征使得Symmetry S2非常适合于质量控制和高产量应用
  • 仅使用中等束流(4 nA)即可对各种材料完成高速分析

敏感样品的高速分析

  • Symmetry S2探测器内独特的光纤板光学系统提供了优异的灵敏度,不仅确保来自束流敏感材料的出色数据,而且对所有样品类型都有性能优势

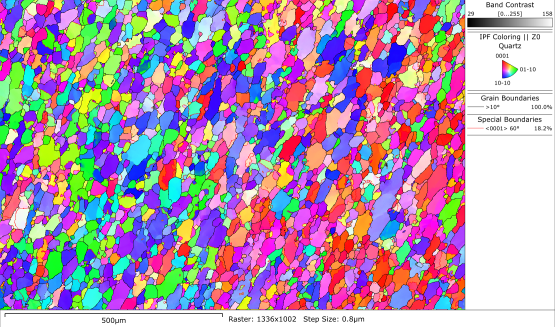

  • 对石英(SiO2)矿物样品,仅使用中等束流以1900 pps的速度在12分钟内完成准确相分析
  • Symmetry S2的灵敏度确保您可以在所有应用中利用探测器的高速度,短时间内完成大量样品的检测

应变样品的详细分析

  • 为了有效地表征应变,具有百万像素分辨率和最小畸变的探测器至关重要
  • Symmetry S2是一款能满足这些标准的探测器——全1244 x 1024像素衍射花样是高角度分辨率(HR)EBSD的理想选择,每个探测器都能保证亚像素畸变

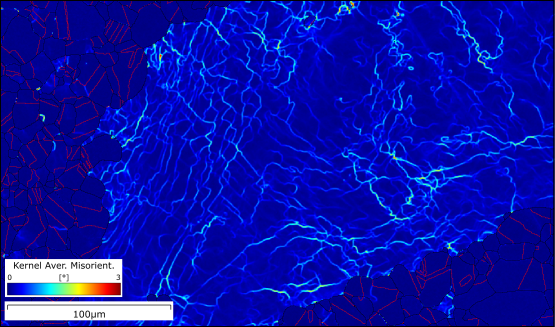

  • 本例显示了高质量的EBSD花样与AZtec的高精度标定模式如何描述应变镍样品中的位错胞

分析任意大小的样品

  • 使用传统EBSD探测器很难分析大样品,因为它们需要在SEM的长工作距离(WD)下进行分析,这会损害标准EBSD几何位置
  • Symmetry S2有软件控制倾斜,可为每种样品类型定位于其理想的几何位置,从TEM薄片到厘米尺度样品(如原位测试样品或地质薄片)

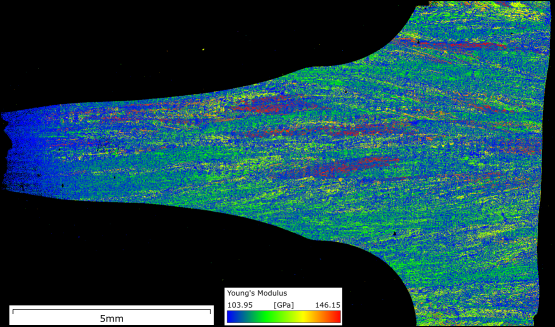

  • 该面分布图显示了来自大型力学测试的Ti64合金样品的EBSD数据,晶粒取向数据用于计算加载方向的杨氏模量
