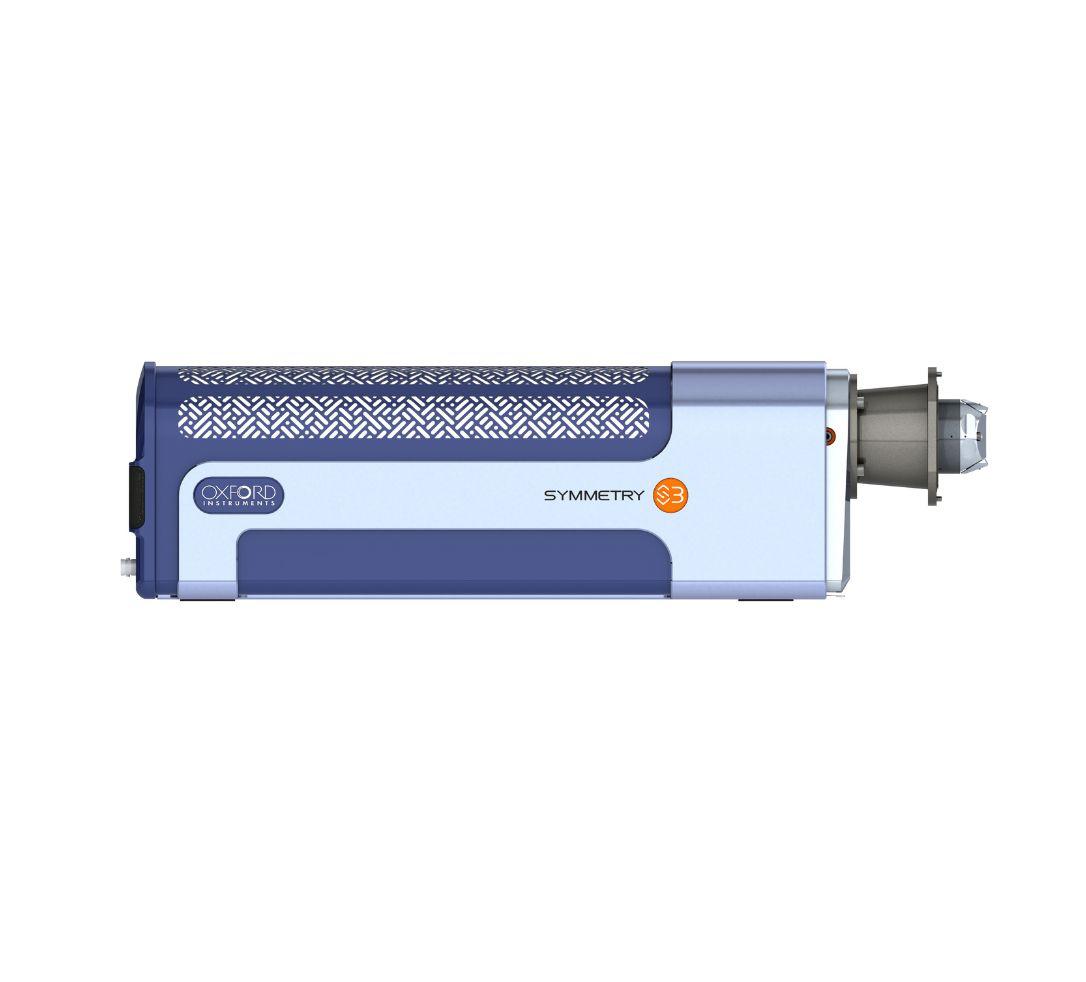

Symmetry S3®

Symmetry S3是市场上真正的全能型EBSD探测器,它采用先进的CMOS技术是一款革命性的EBSD探测器。为所有EBSD应用提供优越的品质、灵活易用以及一系列创新设计的功能。亮点包括:

  • 确保标定速度超过5700pps,同时花样分辨率达到156 x 128像素

  • 1244 x 1024的像素分辨率——理想的高角度分辨EBSD

  • 独特的光纤板光学设计,图像畸变控制在亚像素范围内

  • 优异的灵敏度,所有分析都将因此受益

  • 软件控制的探测器倾转


询价 增加到询价列表

Symmetry S3

Symmetry S3采用专门定制的CMOS传感器和光纤板光学系统,集高速、高灵敏度和高衍射花样质量于一体的强大组合。Symmetry S3与AZtec软件相结合,为所有材料和所有测量提供优越的性能。Symmetry S3的分析速度可超过4500 pps,可在几秒钟内实现织构和晶粒度表征,而这是在不需要高束流或牺牲花样分辨率的条件下实现的。这意味着,即使对难做样品,如多相轻合金或变形钢,也可以实现高速及高质量的分析。

此外,Symmetry S3可以采集无畸变、百万像素分辨率的EBSD花样,用于精细的应变和相分析。软件控制探头倾转(自动动态校准)和接近报警等创新功能,使Symmetry S3成为一款适合所有应用的探测器。

当无需在速度和精度间做选择时,全能型Symmetry S3可以轻松满足所有应用需要。

Symmetry S3探测器性能出色,使用方便,是所有EBSD应用的理想探测器:

  • 确保标定速度超过5700 pps,同时花样分辨率达到156 x 128像素
  • 光纤板光学系统带来优异的灵敏度
  • 高灵敏度 > 800 pps/nA
  • 百万像素全分辨率(1244 x 1024)花样——理想的高角度分辨率(HR)-EBSD应变分析
  • 亚像素畸变,保证角度精度优于0.05°
  • 软件控制倾转接口,且自动校准——为所有大小的样品和几何设置提供理想的定位和标定
  • 接近报警——提前探测可能发生的碰撞,并自动移动探测器至安全位置
  • 五个集成的前散射探测器(FSD,选配), 提供全彩色通道衬度图像和原子序数衬度图像
  • 波纹管SEM接口,保持显微镜真空的完整性
  • 简单直观的探测器设置,确保每次都能获得优异的结果

Symmetry S3探测器的性能由强大的AZtecHKL采集平台实现,并由快速和现代化的EBSD数据处理软件AZtecCrystal提供支持。下表将帮助您选择合适的软件包。

特征 描述 AZtecHKL AZtecHKL AZtecHKL
Standard Advanced Automated
AZtec EBSD Mapping  点分析、线扫描、面分布图
ReAnalysis 重新分析已保存花样的数据集
AZtec Synergy  完整集成牛津仪器的EDS和EBSD系统,同时采集EDS和EBSD的面分布图和线扫描
AZtec PhaseID  综合EDS 和EBSD 数据,鉴定未知相
AZtec Data Analysis  数据去噪,晶粒探测和大小分析,面分布图编辑器
AZtecCrystalStandard 现代化、单独运行的EBSD数据处理软件,包括面分布图、极图/反极图和晶粒分析等
AZtec TruPhase  利用EDS实时区分结构相似相 O
AZtec Autolock  主动和被动相结合进行样品漂移矫正 O
Colour FSD  彩色取向衬度和原子序数衬度图 O
PseudoSymmetry 解决材料中取向不同但花样相似的取向测量问题 O
AZtecHKL Steel  重新分析相功能实现相分离,还包括专门的钢铁相数据库 O
AZtecCrystal Advanced 完善的、单独运行的EBSD数据处理软件,包括ODF图、材料性能和高级相分类功能等 O O
AZtecCrystal MapSweeper 基于花样模拟和匹配程序的数据增强工具 O O
AZtec Large Area Mapping  多视场采集和拼接以表征大样品区域 O O
AZtec Image Registration  使用宏观图片为样品导航 O O
AZtec MapQueue  设置多图像采集队列 O O
CIF Import 导入晶体信息文件(*.cif)定义的相 O O
Magnetic Field Correction  矫正由于浸没透镜导致的EBSD花样畸变 O O O
AZtec 3D 自动采集3D数据集 O O

O: 选配

使用Symmetry的应用报告

利用EBSD表征金属粉末微观组织

我们演示了如何利用新一代高速Symmetry EBSD探测器进行采集,有效地表征气体雾化铜粉末的微观组织。

Download
利用EBSD表征NCM 正极材料

了解如何使用 EBSD 从 NCM(镍、钴、锰)正极材料中获取晶粒尺寸和织构信息。通过表征和比较在电池寿命的不同阶段、不同正极材料的样品,可以将性能与微观组织联系起来,加深对如何优化材料的理解。

Download
结合EBSD和EDS,确定岩石的变质历史

重建岩石的变质演化通常取决于识别仅在特定温度和压力下稳定的关键矿物。与传统技术相比,EBSD和EDS结合分析可实现更严格的相鉴定。还能额外提供对岩石变形和化学历史的观察。

Download
使用高温 EBSD 直接观察相变

了解牛津仪器 CMOS EBSD 探测器系列的新型荧光屏。该荧光屏使用光学干涉滤光片,在高温 EBSD 实验期间可阻挡红外信号。这项新技术可以更快、更灵敏地分析,在高温下原位测量的微观组织变化。

Download

Oi Service直播讲堂

Symmetry S3 演示

观看上一代的观看上一代的演示,all-in-one EBSD检测器Symmetry S3。 演示,all-in-one EBSD检测器Symmetry S3。

EBSD分析无界限

本视频是2020 M&M在线会议的录像。在报告中,牛津仪器EBSD专家Pat Trimby博士重点介绍了Symmetry S2光纤耦合EBSD探测器

观看时间:30分钟

应用

Symmetry S3集极速、灵敏度和多功能于一体,是一款能够覆盖所有应用领域的全能型EBSD探测器。这包括:

材料性能的快速质量控制

  • Symmetry S3的分析速度 >5700 pps,可在若干秒钟内测量样品关键性能

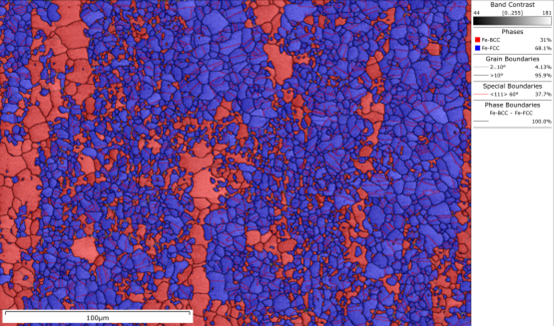

  • 依据ASTM E2627标准分析双相不锈钢的晶粒度,晶粒数量 >2000个,时间<40秒。
  • 同样,织构和相分数的快速表征使得Symmetry S3非常适合于质量控制和高产量应用
  • 仅使用中等束流(20 nA)即可对各种材料完成高速分析

敏感样品的高速分析

  • Symmetry S3探测器内独特的光纤板光学系统提供了优异的灵敏度,不仅确保来自束流敏感材料的出色数据,而且对所有样品类型都有性能优势
  • 对石英(SiO2)矿物样品,仅使用中等束流以1900 pps的速度在12分钟内完成准确相分析
  • Symmetry S3的灵敏度确保您可以在所有应用中利用探测器的高速度,短时间内完成大量样品的检测

应变样品的详细分析

  • 为了有效地表征应变,具有百万像素分辨率和小畸变的探测器至关重要
  • Symmetry S3是一款能满足这些标准的探测器——全1244 x 1024像素衍射花样是高角度分辨率(HR)EBSD的理想选择,每个探测器都能保证亚像素畸变
  • 本例显示了高质量的EBSD花样与AZtec的高精度标定模式如何描述应变镍样品中的位错胞

分析任意大小的样品

  • 使用传统EBSD探测器很难分析大样品,因为它们需要在SEM的长工作距离(WD)下进行分析,这会损害标准EBSD几何位置
  • Symmetry S3有软件控制倾斜,可为每种样品类型定位于其理想的几何位置,从TEM薄片到厘米尺度样品(如原位测试样品或地质薄片)
  • 该面分布图显示了来自大型力学测试的Ti64合金样品的EBSD数据,晶粒取向数据用于计算加载方向的杨氏模量
