Ultim Max Infinity ∞

释放能谱无限可能

在扫描电镜(SEM)的材料表征中,Ultim® Max ∞(“Infinity”)SDD 探测器释放了能谱仪(EDS)的无限可能。它同时具有出色的准确性、灵敏度和速度,为 AZtec Live 软件提供动力,以解决更多复杂和困难的分析挑战。

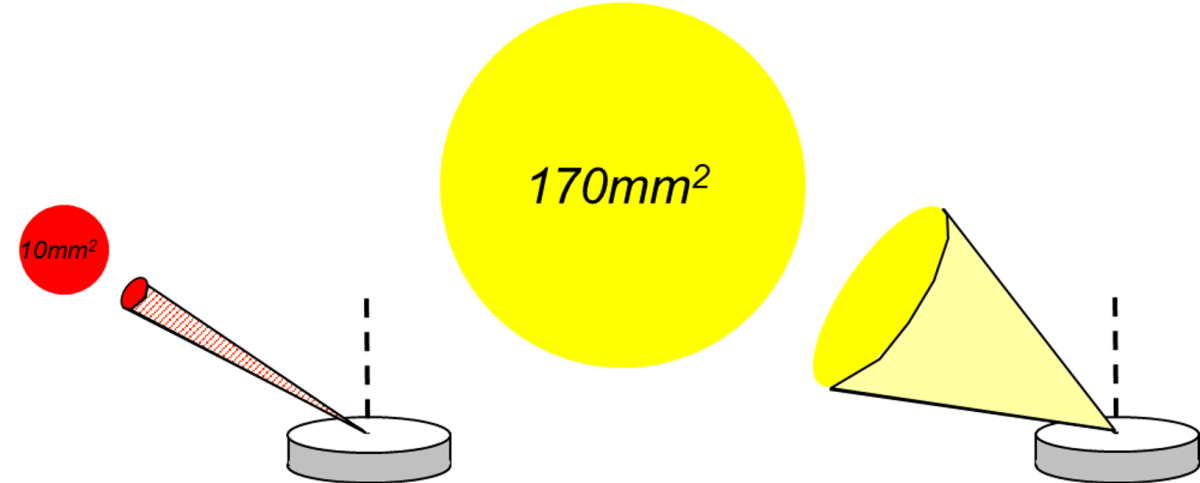

Infinity 相比许多其他探测器具有可靠的性能表现,从 40 mm2 到 170 mm2 的传感器都保证了高的灵敏度,并且具有完全相同的分析性能。

咨询报价

为什么选择 Infinity?

即使是困难的微米或纳米表征挑战,Ultim Max Infinity 也具有无限可能。无论是纳米结构分析、相鉴定、微量元素或痕量元素的识别、成分变化图的绘制,还是尽可能快地测量特征物,Infinity 都能提供正确的数据,帮助 AZtecLive 给出正确答案。

Infinity 代表了当前 EDS 探测器高水平技术,提供了独特的性能和能力,对于表征场发射扫描电镜(FE-SEM)和聚焦离子束扫描电镜(FIB-SEM)中更广泛范围的样品至关重要。

✔️ 高灵敏度

传感器尺寸从40 mm2 170 mm2 ,均提供完全相同的分析性能。

✔️ 优异的纳米表征和轻元素检测能力

在计数率高达50,000 cps时,CKa 的分辨率可以保证为 46eV 或更好。

✔️ 快速的微观分析

在计数率高达 200,000 cpsMnKa的分辨率可以保证为 127 eV或更好。

✔️ 准确的定性和定量分析

独特的全新 Tru-Q® IQ 谱图处理。每台探测器都在 SEM 上进行了特性分析,并单独优化以确保每次都能准确处理数据。

✔️ 高计数率的 X 射线面分布可以在几秒钟内揭示元素的真实变化

Infinity 脉冲处理与和峰修正相结合,识别元素并显示真实的元素分布。

New Workflows

Ultim Max Infinity 为扫描电镜带来了新的可能。Infinity 能够进行元素识别、定量分析和 X 射线面分布,并将这些功能结合到实时化学成像 (LCI)中,提供了更多可能。

实时化学成像将扫描电镜的电子探测器输出与 Infinity EDS 相结合,提供了更多的信息和细节。在研究样品时,实时电子成像已被广泛接受,用户期望的不仅仅是详细的形态和材料对比度信息。通过 LCI,添加了全新的元素信息层,元素分布作为单独的 X 射线图或叠加在电子图像上。

当你想确定样品中的元素及其位置时,样品研究不再需要停止和等待,LCI 始终显示这些信息。

实时化学成像将扫描电镜和 EDS 控制集成到一个强大的界面中,使用户能够控制图像优化(例如聚焦、消像散)、放大、载物台控制、图像选择,甚至从感兴趣的相中收集谱图…… 所有这些都在一起。看看 LCI 和 Infinity 能在你的样品中揭示哪些新信息。

保证分辨率

Ultim Max Infinity 不仅是一款为每个传感器尺寸提供相同性能的探测器,而且也是一款用于纳米分析的探测器,并且是微观分析中计数率性能更佳的探测器。

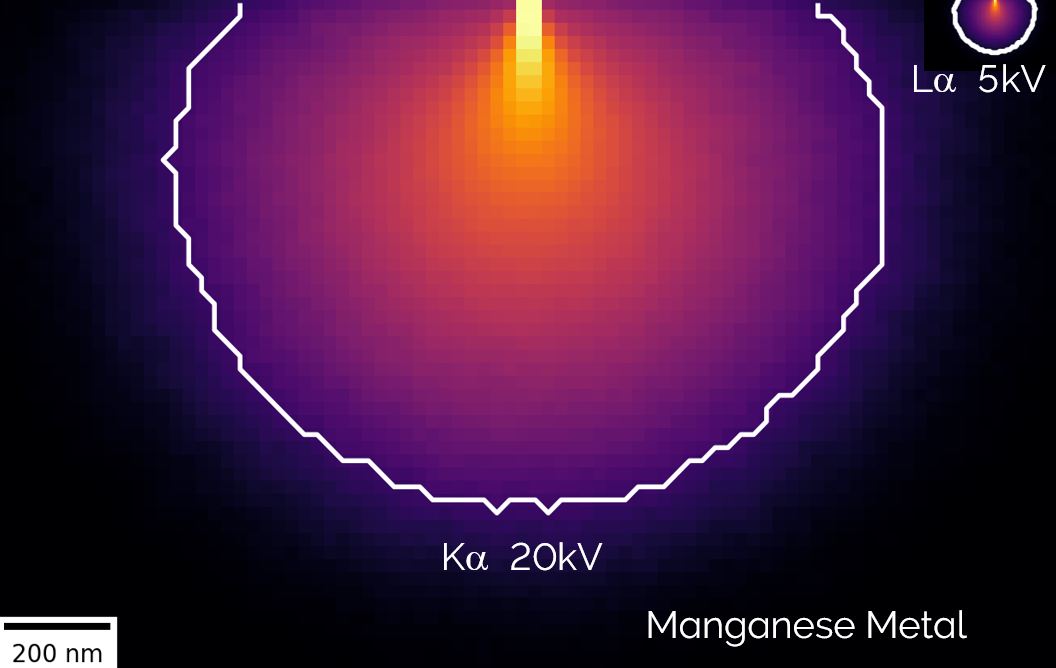

保证纳米分析的性能

对于纳米分析,锰的分辨率没有太大意义,因为此时的束流条件一般无法激发 Mn K 线系。因此需要的是低能端X射线的分辨率,比如碳。毕竟,相较于高能量下,较低能量下 X 射线谱线通常相距约 5 - 10 倍更近,分辨率显得更为重要。Ultim Max Infinity 的所有尺寸传感器(直至 170 平方毫米),在高达 50,000 cps 的计数率下,CK 分辨率保证为 46 eV或更低。这一点至关重要,因为越大的传感器对于纳米表征具有更好的灵敏度,但仍需要出色的低能探测器分辨率才能成功进行分析。

在低能量下,谱峰重叠很常见且复杂,提高谱图分辨率是正确处理此数据的关键。

保证微观分析的计数率

使用较高能量进行微观分析时,谱峰间距更宽,性能更多地受到计数率的限制。Ultim Max Infinity 的独特之处在于它可以在高达 200,000 cps 的计数率下,40 mm2 到 170 mm2的探测器都能实现优异的性能(MnK 为 127 eV)。并且对于大面积探测器来说,这样的高计数率也更容易实现。

Ultim Max Infinity 的性能保证满足 ISO15632:2021 的要求

如今市场上的大多数探测器都声称符合 ISO15632。如果真是这样,那么它们必须在 CK、FK 和 MnK 处具有保证性能,并且在至少高达 50,000 cps 的条件下保证的分辨率性能。所有 Ultim Max Infinity 探测器,无论是 40、65、100还是 170 mm2,都具有相同的保证性能,并且在安装时进行测试。

在高达 50,000 cps 的计数率下,CK 为 46 eV 或更好。

在高达 50,000 cps 的计数率下,FK 为 59 eV 或更好。

在高达 200,000 cps 的计数率下,MnK 为 127 eV 或更好。

通过阅读此博客了解更多关于 ISO15632 及其重要性: ISO15632 发布 22 年。我们在指定 EDS 探测器方面取得了哪些进展??

Tru-Q IQ 是什么?

Tru-Q® 技术是在 2011 年与 AZtec Energy 一起推出的,彻底改变了 EDS。在同步加速器上进行基本 EDS 探测器校准,能够在扫描电镜上准确表征每种探测器类型。利用这种表征,Tru-Q 在定量分析、自动识别、谱峰去卷积和实时图谱校正方面实现了新的准确性和可靠性。

通过观看我们的网络研讨会了解 Tru-Q 如何彻底改变了无标样定量分析:定量 EDS 解释:如何获得出色结果。

Tru-Q IQ 将测试提升到一个新的高度,每个 Ultim Max Infinity 探测器在制造过程中在扫描电镜上进行表征,然后进行单独的探测器优化。此优化在安装到每台扫描电镜上时得到确认。这为每个 Infinity 探测器提供了优良的性能,能够很好地应对更为复杂的分析挑战,解决具有挑战性的低能端谱峰重叠问题,并找到更低含量的元素。

Tru-Q IQ 与谱图数据的完美匹配意味着在 NbL 和 MoL 线的强烈重叠下可以识别像磷这样的微量元素。​

Tru-Q IQ 助力理解纳米结构

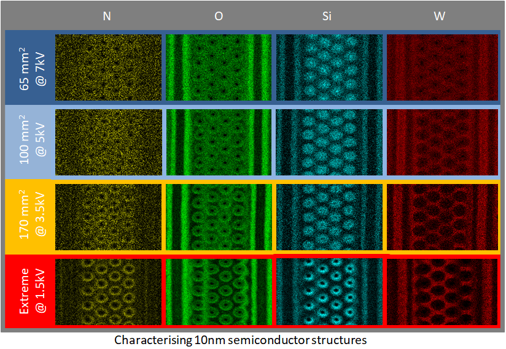

当使用低能量 X 射线谱线成面分布时,探测器表征与输出的匹配是至关重要的。能量低于 500 eV 的谱线允许使用几kV电压来优化空间分辨率并表征小于 50 纳米的结构。

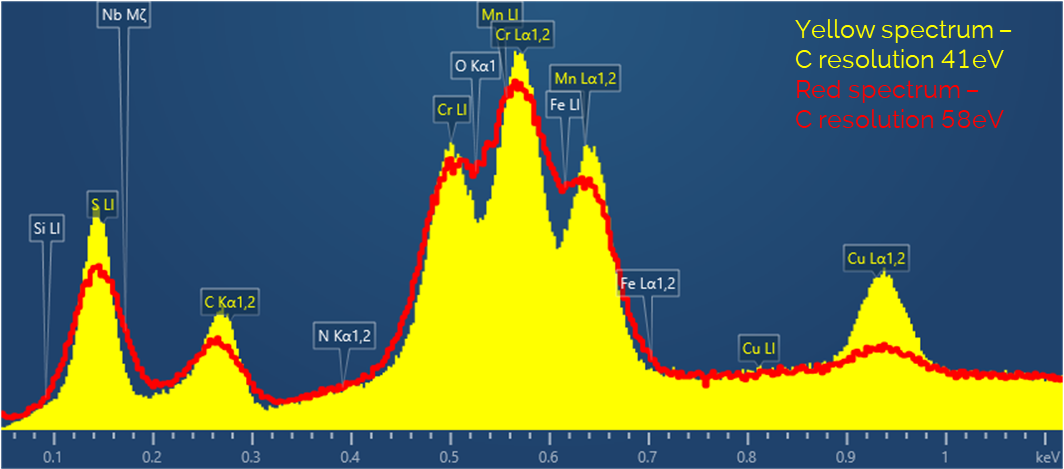

例如,SL(149 eV)、NbM(172 eV)和 MoM(193 eV)谱线的能量均低于 CK,且仅相隔 23 和 21 eV。借助 Tru-Q IQ,可以准确处理这些谱线,允许使用低于 3 千伏的加速电压,并能揭示小至 30 纳米的物相中的元素真实分布。

快速得到X射线面分布图

大尺寸传感器的 EDS 系统在20kV的加速电压下对微米结构进行分析,可以轻松获得高达 100 万 cps 的计数。这使得在几秒钟内收集高分辨的X 射线面分布图。这对于表征小于 5 wt%的元素特别有用,因为它们的信噪比极低。然而,微量元素的X射线信号很容易被其他信号所覆盖。

  • 谱峰重叠
  • X 射线背底信号的变化
  • 和峰总是导致谱峰的叠加

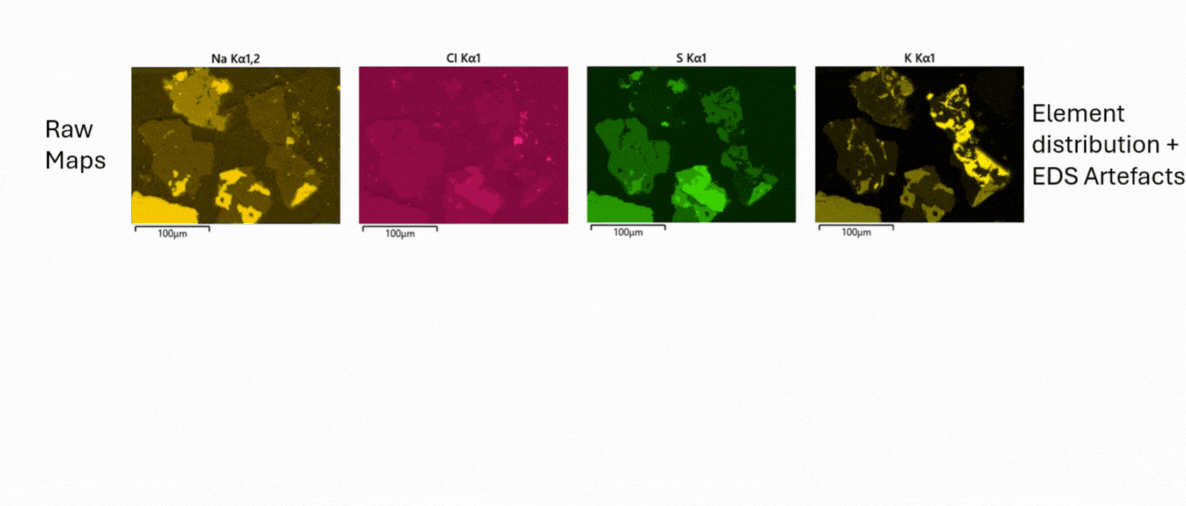

和峰是 X 射线面分布成像速度的真正限制因素

当两个 X 射线信号在探测器中近乎同时到达时会导致它们被认为是一个信号,其能量就会被加和在一起,产生和峰假象。当输入计数率通过数十万至 100 万 cps 时,和峰假象将会逐渐占据主导,掩盖真实信息,并降低来自真实 X 射线的信号。当通量到达最高时,X 射线的实际计数率反而会开始下降。

Infinity 和 AZtec Live 如何解决和峰问题

Infinity 解决了和峰假象,提供高计数率的 X 射线成像,保证真实元素峰计数最大化,消除假象。Infinity 使用一种新的信号处理方法,通过减少和峰假象并恢复主峰计数率。​

在最高计数率下,通过和峰修正的方法使得和峰假象最小化,该方法使用 Tru-Q IQ 技术针对每个探测器进行单独优化。另外,原先在面分布图中被用于判读元素的总谱图,现在也可以根据相合并的功能来反映物相真实的元素成分,小的物相也可以被轻松探测到。​

和峰修正的算法速度现在也足够快,可以在 Quantmap 处理期间逐像素进行校正。这意味着 现在可以直接对X 射线面分布数据进行谱峰重叠元素剥离、扣除X 射线背底、计算基体效应(例如X射线吸收等),去除由于和峰引起的干扰,速转换为真实元素和质量分布,揭示新的细节信息。并允许在几分钟内绘制微量元素的面分布图。

了解如何通过 Ultim Max Infinity 获得更多……

通过我们的产品系列了解更多信息

AZtecLive

Ultim Extreme Infinity ∞

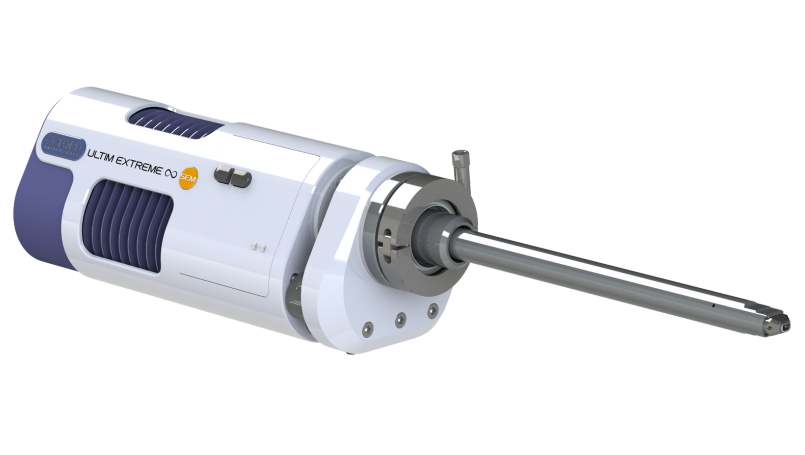

对于 SEM 中传统能谱所面临的挑战,例如小于 25 nm的纳米结构的表征、薄表层的观察,或者仅仅是极低的加速电压、工作距离太小而无法看到 EDS 信号时,Extreme Infinity 提供了解决方案。Extreme Infinity 经过优化,可在极低的加速电压和极短的工作距离工作,获得更好的低能量光谱分辨率。

了解更多

AZtecLive

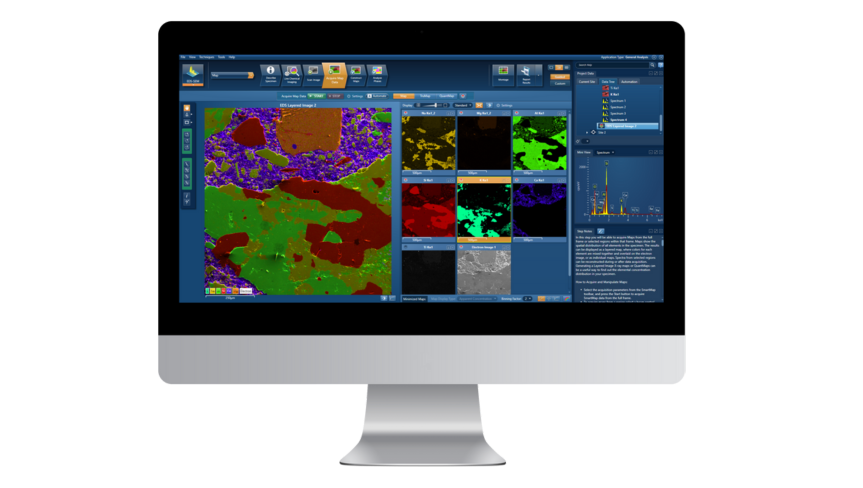

AZtecLive 是一款由 Ultim Max Infinity 支持的软件,可将 EDS 的无限可能发挥到极致。了解实时化学成像如何成为样品研究的新方法,了解我们的定性和定量分析工作流程以及 X 射线绘图和线扫描。了解可帮助您使用 EDS 解决 SEM 表征难题的工具。
