AZtecWave

AZtecWave结合了WDS的独特功能及EDS的速度和灵活性,可解析X射线谱峰,对微量元素和痕量元素进行定量分析。AZtec软件完全集成了EDS能谱仪WDS波谱仪的各项操作,保证适合于所有专业水平的用户,同时Tru-Q®处理技术可保证结果的准确性。对于具有挑战的显微分析,AZtecWave能快速准确地给出答案。

  • 提高元素识别和成分分析的准确度

  • 微量元素的识别,测量水平低至数十ppm

  • 轻重元素均具有优异的性能

  • 在所有浓度水平上准确测定元素的成分

  • 在AZtec平台中,完全集成了EDS和WDS分析的工作流程

  • 利用来自EDS和SEM的实时输入,优化WDS设置,确保获得准确结果


咨询报价 增加到询价列表

AZtecWave

准确度和灵敏度达到新水平

  • 提高元素识别和成分分析的准确性,如某些元素谱峰在EDS谱图中有明显重叠
  • 微量元素的识别和测量水平低至数十ppm
  • 对所有浓度水平的元素进行准确定量
  • 用能谱仪 (EDS) 测量常量元素,用WDS测量谱峰严重重叠或痕量元素
  • 解决冶金、电子、矿物学/地质学、陶瓷、法医学和核能发电各行业成分表征的挑战

所有类型用户均可使用

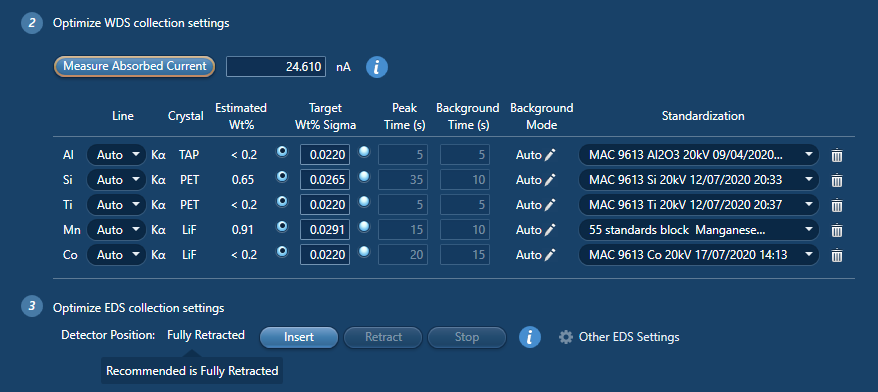

Optimise_WDS_collection_Settings
  • 在AZtec平台中,完全集成了EDS和WDS分析的工作流程
  • 新技术利用了EDS和SEM端的实时数据输入而优化WDS设置,确保在很短的采集时间内为所有级别的用户提供出色的结果
  • 独特的三路控制,在采集前优化束流,采集时间和精度
  • 有经验的用户也可手动控制
  • EDS和SEM信息自动采集并优化设置:
        • 采集时间
        • 线系
        • 衍射晶体
        • 背景位置
        • EDS采集参数
        • EDS探测器位置

WDS 谱图扫描:

  • 晶体
  • 狭缝尺寸
  • 狭缝位置
  • 驻留时间

适用于所有元素

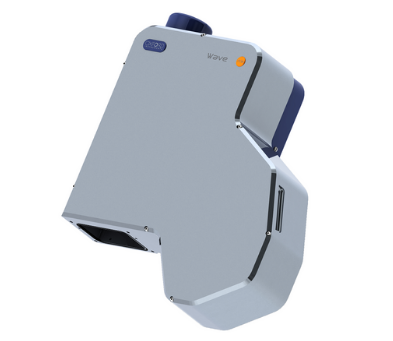

牛津仪器波谱仪AZtecWave令扫描电镜也可实现电子探针的功能

  • 针对所有能量进行了优化,这意味着始终可用推荐的X射线线系进行分析
  • 可区分包括过渡金属K线在内的所有常见重叠的元素线系
  • 在较短的采集时间和低束流条件下可获得极低的检测限

与AZtecLive EDS软件和技术无缝集成

  • Tru-Q技术使得EDS在高达400,000cps计数率条件下提供电子探针级定量精度

通过Aztec Wave使用EDS及WDS联用的方式检测不锈钢样品的元素含量

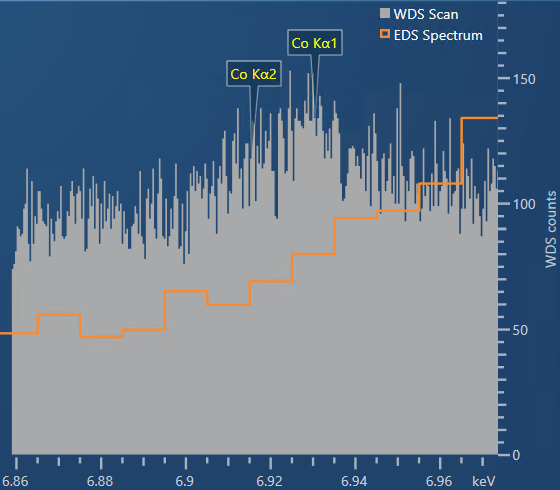

通过WDS对高温合金中仅0.1wt%Co元素的Ka线做谱图扫描

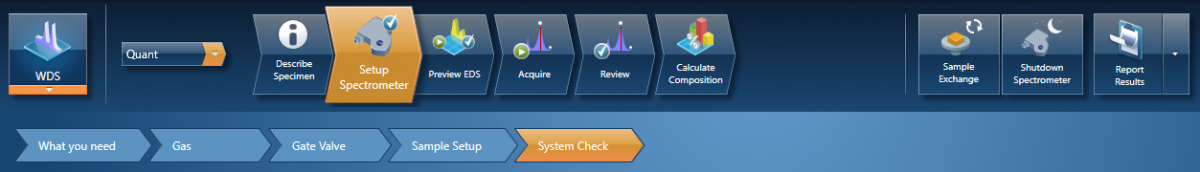

波谱的设置

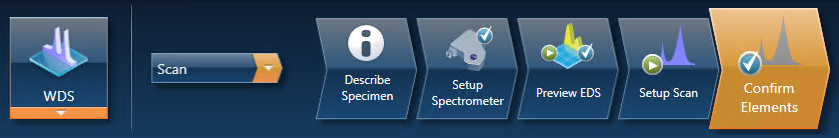

导航式的工作流程指导您逐步完成波谱仪的参数设置和性能检查

  • 专为经验不足的用户设计
  • 确保安全操作
  • 提供快速系统设置
  • 保证极优性能

在有需要时生成性能测试报告(例如认证时)


采用波谱进行谱图扫描

波谱扫描的方法及特点

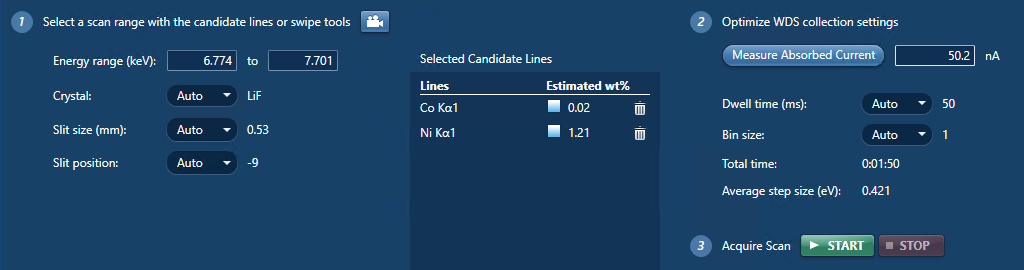

  • 在能谱谱图上,使用鼠标滑动选取能量范围或设置采集元素线系,进行波谱谱图扫描
  • 系统依据所选能量范围,自动优化波谱采集的晶体、狭缝尺寸及狭缝位置等参数
  • 采集前,会根据所选参数自动生成波谱理论谱图,可根据需要,进一步优化采集参数
  • 驻留时间0.005s-50s之间可选,方便分析不同含量的元素
  • WDS扫描结果及EDS谱图都可后期查看或比较

定量分析

EDS和WDS联合采集和定量分析的专用工作流程

  • 利用EDS进行样品分析位置确认,并自动优化所有EDS和WDS采集参数
  • “采集时间线”在采集设置期间估计WDS采集时间,并显示采集期间波谱仪的状态
  • 进阶选项包括在分析中添加额外的WDS采集或添加现有的EDS谱图
  • 专用“计算组合”步骤可用于查看和检查来自于单个或多个WDS采集的定量结果
  • 合成WDS谱图可将EDS谱图数据转换成高分辨率、高峰背比结果以检查X射线的谱峰重合、线系能量和背景
Acquisition Timeline

标准化

导航条工作流程,确保使用标准样品对系统进行校准,以便获得准确的结果

  • 自动优化采集条件

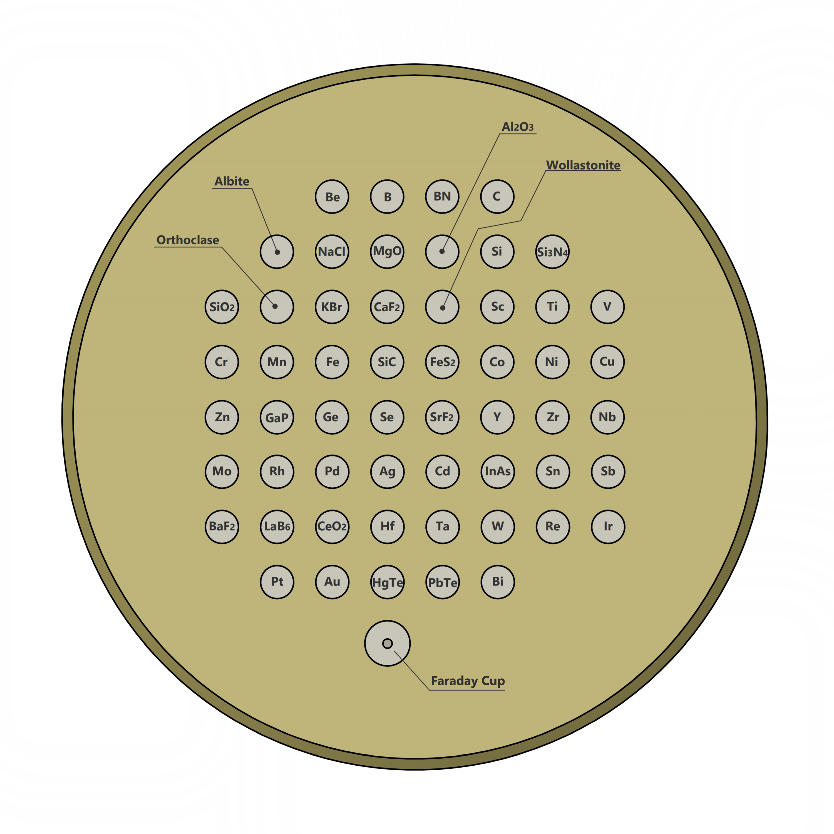

  • 预置牛津仪器42和56元素标样成分及位置信息,便于导航和快速设置
  • 束流测量与EDS计数率的关联,可用于计算非归一化的EDS-WDS结果

Detailed Applications for WDS

WDS尤其适用于需要对微量元素、有重叠峰元素进行准确定量的固体样品,这类样品广泛存在于冶金、地质、电子、半导体、刑事侦缉以及能源领域。通过AZtecWave,将WDS与EDS技术相结合,能够在SEM中为固体样品提供一个全方位、兼顾速度和准确性的元素、成分分析系统。

Discover detailed applications examples

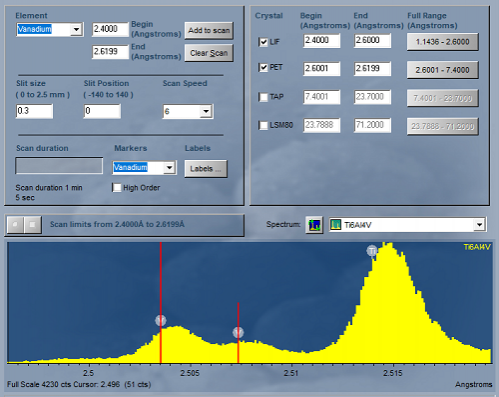

IncaWave_Energy+

INCAWave做为AZtecWave的补充,可以提供:

  • 使用WDS进行定性谱图扫描,确认元素谱峰存在与否
  •  对所有X-ray线系实现优异的谱峰剥离

Electron_images

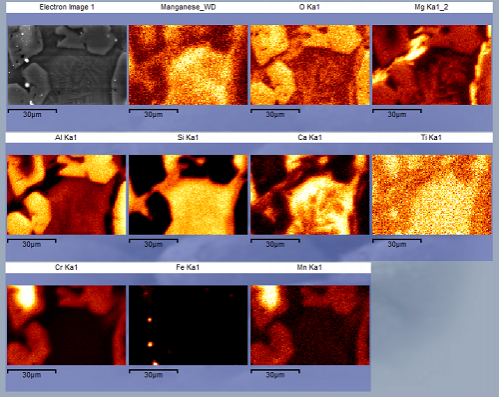

INCA Energy+提供EDS及WDS元素面分布同时采集:

  • 对痕量元素及谱峰重叠元素进行准确的X-ray元素面分布
  • 使用INCA Automated+,实现无人值守大面积EDS及WDS分析

视频

初识波谱

本视频解释了牛津仪器全聚焦罗兰圆型波长色散光谱仪(WDS)的工作原理,以及其与EDS结合进行数据采集的过程。

视频内容包括:

  • 波长色散光谱仪的原理
  • 牛津仪器公司的波谱仪是如何工作的
  • WDS如何与EDS集成一体快速获取更丰富的元素信息
  • 哪些样品需要使用WDS进行分析

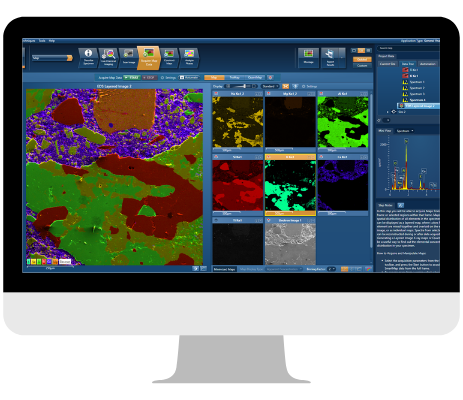

利用AZtecWave对样品同时进行EDS和WDS的元素面分布成像

本视频展示了使用全聚焦罗兰圆设计的WDS进行面分布成像时,可以更好地凸显微量元素和有重叠峰影响的元素的真实分布情况。

视频中使用的样品是一个含有多相夹杂物的钢铁样品,其中WDS的面分布功能是即将推出的WDS和EDS一体化采集元素分布图的新功能。


使用AZtecWave中的WDS扫描解决重叠峰问题并识别微量元素

WDS扫描是AZtecWave中的一个新的工作流程,它可以对EDS分析后存疑的元素(如微量元素,受重叠峰影响的元素等)进行更智能的扫描和识别。

视频中的样品包括矿物、金属以及电子产品中常用的焊料。视频还包括以下内容:

  • 如何进行WDS扫描设置的几种不同方法
  • 通过扫描元素的特征X射线确认元素的有无
  • 比较WDS扫描结果和EDS谱图

AZtecWave – 拓展SEM的元素分析能力

了解AZtecWave获取实现高质量的结果,实现全元素的快速、准确检测。


AZtecWave – WDS全谱扫描

AZtecWave是能在SEM平台上实现电子探针(EPMA)能量分辨率和性能的波谱操作系统。观看视频,了解AZtecWave的全谱扫描显示EDS技术很难直观地解决的所有重叠峰元素及痕量元素的判定。

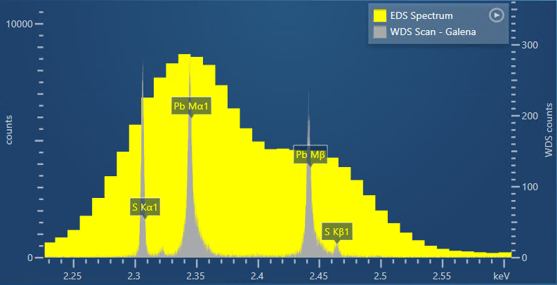

优异的能量分辨率区分重叠峰

EDS和WDS都是利用电子束与样品相互作用时产生的特征X射线来确定元素成分的技术。但EDS可以同时收集所有能量段X射线,而WDS每次收集一种X射线(即某特定元素的特定X射线),因此EDS采集速度更快,更常用于基于SEM的成分分析。然而,WDS优异的能量分辨率则更有利于区分谱峰能量值相近的元素。


波长色散光谱法(WDS)和AZtecWave简介

本视频展示了如何利用AZtecWave快速采集EDS-WDS数据,进行成分分析。


AZtecWave —— 结合了EDS和WDS优点的准确、快速、简洁元素分析平台

AztecWave解决了传统波谱仪操作繁琐、检测慢的问题,在提高检测速度的同时,依然保持了波谱仪的准确性和精确性优势。查看视频了解AZtecWave中如何连用EDS和WDS达到快速、准确的元素分析。
