Unity在极靴下工作，该硬件设计为成像速度和质量带来了巨大优势。
Unity完美集成了背散射电子（BSE）和X射线传感器。Unity的BSE传感器与常规BSE探测器相似，成像区域中更亮的部分拥有更高的密度或平均原子序数。
与传统成像探头不同，X-ray传感器采集来自样品的特征X射线并转化为成分信息，使得Unity系统可快速生成彩色图片。随即，来自这两个传感器的信号可智能叠加，获得易于解释的样品形貌图。
通过瞬时获得样品图像，消除了样品分析过程中的主观臆断和不确定性，是操作人员更有信心的进行样品检索，极大提高分析效率。
Unity BEX成像系统操作简单便捷，能够轻松应对各种分析条件的挑战。
Unity在极靴下工作，X射线传感器的立体角更大，同时保证了在较宽泛的WD范围内元素分析结果的一致性和准确性。
Unity的双X射线传感器设计消除了样品表面起伏造成的阴影效应，即使在深槽、断面等难做样品上也能获得足够信号量。此外，双BSE传感器可用于Z衬度和形貌衬度成像，两种模式一键即可切换。

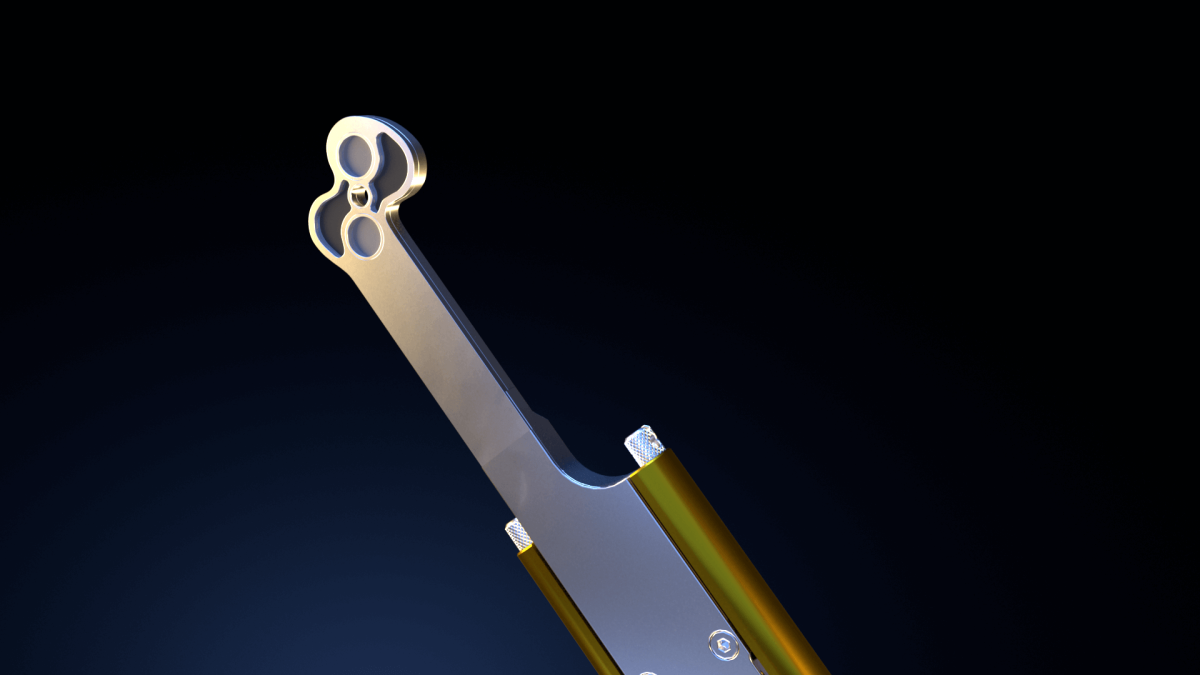

Unity探测器前端设计了大尺寸光阑，电子束能够通过，即使在鱼眼模式下也无视野遮挡，有利于全景模式成像和高分辨率精细分析。
应对导电性差的样品，Unity可一键由高真空切换至低真空工作模式，无惧荷电影响。
Unity的BSE传感器采用定制的几何外形和帕尔贴制冷技术，拥有更高的信号量和探测灵敏度。
Unity BEX成像系统继承了牛津仪器在先进X射线检测技术方面几十年的经验和优势，现已完美集成于AZtec软件平台。在Tru-Q算法引擎、高通量X4脉冲处理器和AZtecLive实时化学成像技术的共同赋能下，样品台稍作停留即可获得准确可靠的高分辨率BEX成像结果。
Unity探测器在极靴下方工作，有效提升了X射线的接收范围，在常用BSE成像条件下（较低束流和较短驻留时间）也能获得足够信号量。
Unity极大地简化了样品检索的过程，您可以在更大区域内定位感兴趣的特征。随着样品台移动，彩色的元素面分布图随即同步呈现于眼前，便于快速识别特征并进行深入分析。您还可无缝切换到EDS、WDS或EBSD模块开展更详细的研究。
Unity BEX成像技术带来的高速样品检索，从根本上改变了SEM的工作流程，使设备的生产力提升高达100倍。
以往对样品进行全域高分辨率元素成像是一项费时耗力的工作，通常需要花费数小时乃至数十小时才能完成，工作效率和设备使用率非常低。而Unity仅需几分钟即可呈现同样甚至更优的效果。
左侧的图像分析了3D打印粉体中的异物，Unity在30分钟内完成了整个Φ12mm样品的高分辨BEX成像。数据后处理可离线进行，大大提升了设备的使用率。
右侧的图像显示了深海锰结核样品的显微结构，这是一种在海床上发现的多金属氧化矿石。Unity高通量BEX成像系统仅用3小时26分钟就完成了1288个独立视场的采集，分析区域约26 mm x 22 mm。
Unity是背散射及X射线成像探测器。右侧的视频诠释了为什么Unity BEX成像技术将引领SEM成像技术的发展。
