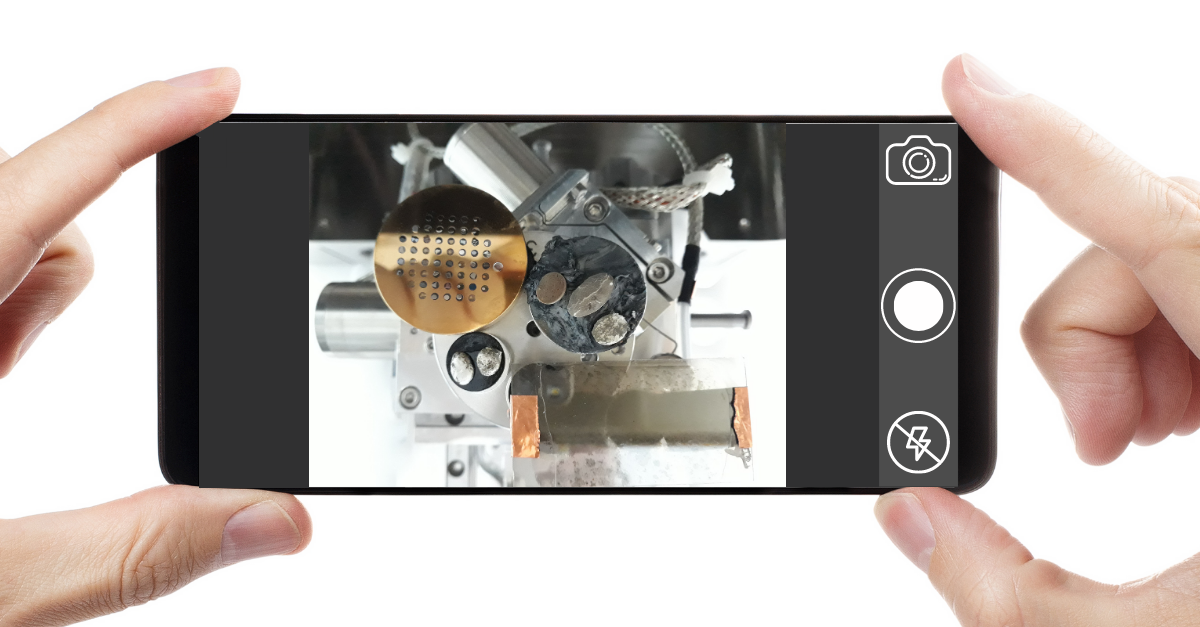

AZtecLive及样品导航

案例一：炉渣

右侧所示为炉渣样品的实时检测录屏，AZtecLive实时显示当前视场的谱图、 元素分布情况等，大大提高了检测样品全貌的分析效率。

对炉渣样品的相组成的研究可以帮助了解金属制造历程以及优化当前工艺。在该案例中，样品在移动过程中即可通过实时元素成像直观地观察到不同化学成分的尖晶石的分布情况（含Cr、Al的尖晶石为绿色，铁夹杂物呈现黄色）。

案例二：高效异物检测

Ti6Al4V具有较低的比重以及优异的机械性能、耐腐蚀性和生物相容性，是诸如航天航空、赛车、生命体植入件等应用工程中高性能材料的理想选择。3D打印是Ti6Al4V的一种成型工艺，但其中混入的杂质粉末会严重恶化打印后器件的性能，因此需要严格控制原料中杂质颗粒的数量、形态及种类等。

在高纯度（>99.9%）的原料中混入杂质颗粒的数量是非常少的，传统的EDS工作方式需要使用者不停在SEM和EDS界面切换、打点、采集元素面分布，这将会耗费大量的时间和精力。使用AZtecLive在移动样品的同时展现元素分布图将大大提高工作效率。

右侧的视频展示了如何使用AZtecLive快速定位原料中混入的金属钨颗粒（红色）以及富镍颗粒（绿色）。

案例三：药片异物检测

药物中混入的杂质可能会对药物有不同程度的影响，轻则减弱药效，重则危及生命，因此检测并监控药物中混入的杂质是制药行业的一个关键流程。右侧的示例中使用AZtecLive对药片进行了成分的全貌观察，在确定了异物（视频中绿色的富Ca颗粒）后，再利用点分析以及面分布来详细分析该杂质的具体成分及药片中各元素的具体分布。

案例四：印刷电路板

PCB板作为电子元器件电气相互连接的载体，是电子工业的重要部件之一。不良焊点、微裂纹以及生产过程引入的有机物污染都可能影响PCB板成品的良率。光学显微镜通常用于观察PCB中故障并定位，但要追溯其故障原因还需要借助其它的技术手段，如SEM及EDS。将缺陷的光镜照片导入软件中，AZtecLive可以快速定位到缺陷点并进行更详细的失效分析。
